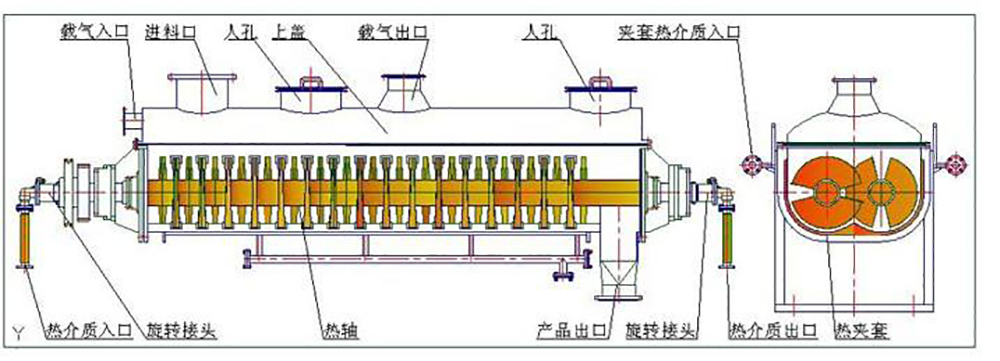

空心桨叶干燥机结构图

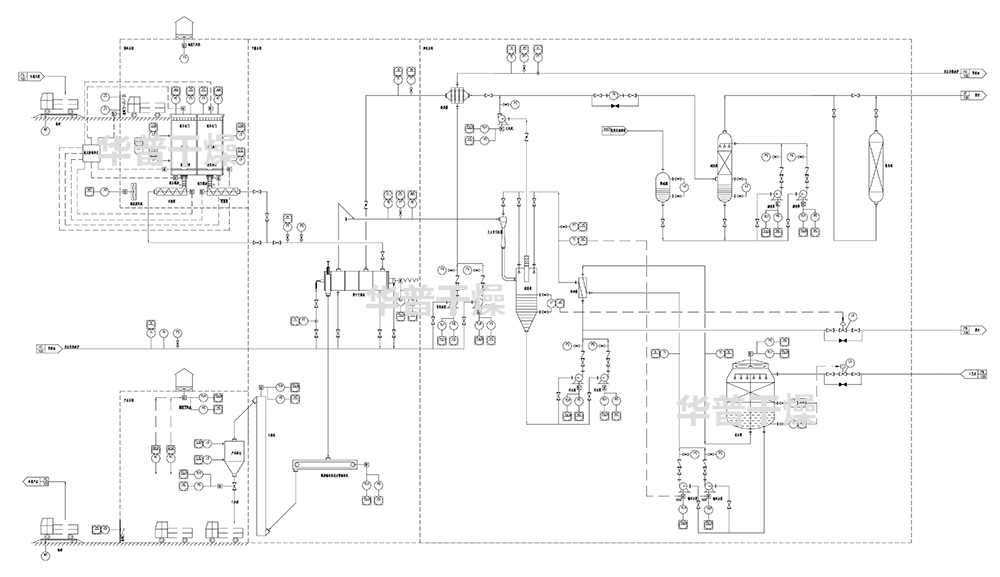

进入收集来的车载污泥存储于混凝土料仓，经底部泵输送系统（或抓斗行车系统）定量连续加入到干燥机内，物料在干燥机内与叶片充分接触，物料被加热，物料一边干燥一边向后移动，干燥后的物料经连续排出进入刮板机，最后进入料仓。

干燥利用低压饱和蒸汽或过热蒸汽对物料间接加热，使其中的水分蒸发，蒸气冷凝成水通过疏水阀排出，冷凝水回收再利用。

干燥机壳体内设定为负压操作，干燥蒸发出的水蒸气经负压引出，进入旋风除尘器进行除尘，净化后进入冷凝器进行降温冷凝脱水。产生的尾气经风机进入后续焚烧系统。冷凝器采用循环冷却水对水蒸气进行冷却。

污泥干燥大多采用传导加热形式的卧式圆盘干燥机或空心桨叶干燥机。

空心桨叶式干燥机工作原理

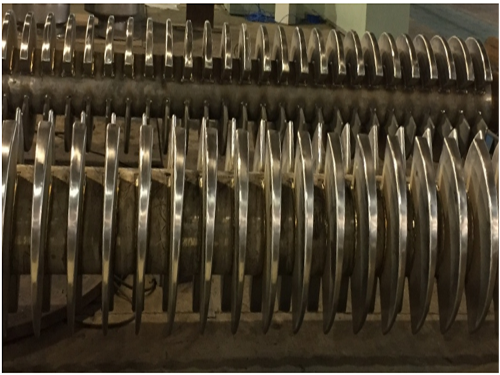

在干燥器筒体上设置夹套，空心轴上设置空心浆叶，在其中通热载体，湿物料在搅拌浆叶的搅拌下筒体及浆叶热表面进行充分热交换，以达到干燥的目的。
